La camisa de polietileno es la capa exterior que protege el aislamiento en las variantes INSU-PE del sistema ABN INSU PLUS. Su función cobra especial importancia cuando las tuberías discurren por una cubierta, recorren el exterior de un edificio o forman parte de una red enterrada.
En estos trazados, la elección del sistema debe contemplar tanto las condiciones del fluido como el entorno de la instalación. La exposición solar, la humedad, los apoyos y el contacto con el terreno son aspectos que conviene resolver desde el proyecto.
A continuación, repasamos cinco claves para entender qué aporta esta protección y cómo conservarla durante el montaje.
1. Qué función tiene la camisa de polietileno
En una tubería preaislada, cada capa cumple una función. La tubería interior conduce el fluido; el aislamiento limita el intercambio térmico; y la camisa exterior protege ese aislamiento frente al entorno.

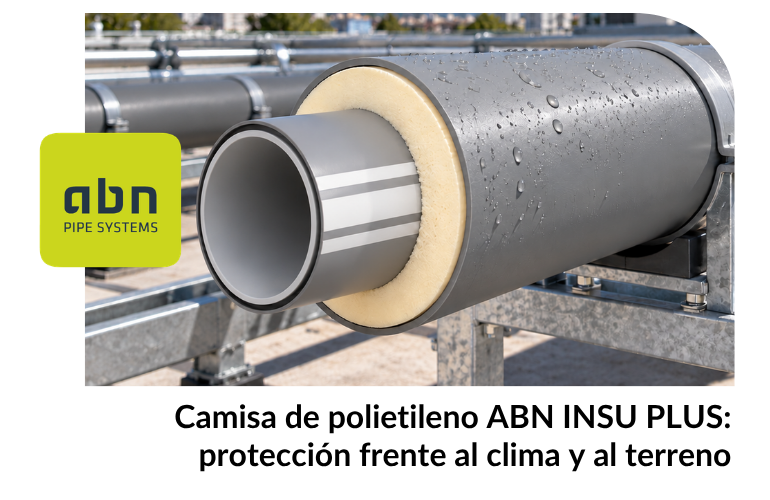

En ABN PPR CT INSU-PE, el conjunto incorpora una tubería interior de PP-RCT RP reforzada con fibra de vidrio, espuma de poliuretano PUR HFO y una camisa de PE con protección UV.
Al elegir la solución, conviene revisar el conjunto completo: tubería, aislamiento, protección exterior y accesorios. También deben quedar definidos los encuentros con equipos y los puntos donde cambia el recorrido.
2. Protección UV para los recorridos exteriores
Una instalación en cubierta puede permanecer expuesta al sol durante su funcionamiento. Por eso, la protección exterior debe ser adecuada para ese emplazamiento.
La camisa de polietileno de INSU-PE incorpora protección UV. ABN contempla su utilización en instalaciones interiores, exteriores y enterradas, tal como recoge la documentación del producto.
Para el proyecto, esto permite valorar una solución preaislada con protección exterior integrada. Aun así, hay que comprobar las condiciones concretas del recorrido: exposición, accesibilidad, proximidad a otros equipos y posibles daños durante trabajos posteriores.
Una cubierta técnica puede necesitar zonas de paso para mantenimiento. Planificarlas ayuda a evitar que las tuberías se utilicen como apoyo o reciban golpes de herramientas y materiales.
3. Una solución para tramos enterrados
En los recorridos enterrados, la protección exterior queda en contacto con un entorno diferente al de una sala técnica. La humedad, las condiciones del suelo y las cargas previstas deben formar parte del estudio de la instalación.
La camisa de PE es una de las soluciones que ABN contempla para estas aplicaciones. Puedes ampliar este criterio en nuestro artículo sobre camisa de PE para tramos enterrados de district heating.
La aptitud del producto debe acompañarse de un detalle de ejecución adecuado. Antes de cerrar la zanja, el proyecto debe tener resueltos el apoyo, el relleno, las uniones, las entradas a edificios y los encuentros con otros servicios.
También es conveniente documentar el trazado y revisar el estado exterior de los componentes mientras todavía son accesibles.
4. La protección debe continuar en uniones y accesorios
El comportamiento de una red depende de cómo se ejecuta todo el recorrido. Codos, derivaciones, conexiones y cambios de sección necesitan una solución compatible con el sistema instalado.
Una camisa exterior bien conservada en los tramos rectos debe acompañarse de un montaje correcto en estos puntos singulares. Antes de ejecutar una unión, comprueba qué componentes y procedimiento corresponden a la referencia elegida.
Durante los trabajos, evita dejar extremos sin proteger frente a suciedad o agua. Si aparece un corte, una perforación o un daño en la camisa, consulta el procedimiento de reparación aplicable antes de ocultarlo o continuar el montaje.
Resolver estas incidencias cuando el tramo está accesible facilita su revisión.
5. El montaje también ayuda a conservar el aislamiento
La camisa de polietileno necesita una manipulación y una fijación adecuadas. Durante la recepción, el transporte y la instalación, conviene:
- Revisar los tramos para detectar daños visibles.
- Evitar arrastrarlos sobre superficies que puedan rayarlos o cortarlos.
- Seleccionar soportes compatibles con el diámetro exterior del conjunto.
- Evitar aprietes que deformen o marquen la camisa.
- Comprobar uniones y accesorios antes de dar por terminado el recorrido.
La selección puede consultarse dentro de la gama de tuberías preaisladas ABN INSU PLUS. El detalle de instalación debe ajustarse a la documentación técnica de la referencia y a las condiciones de cada obra.
Preguntas frecuentes sobre la camisa de polietileno
Consulta la solución para tu instalación
En ABN Pipe Systems fabricamos en España el sistema ABN INSU PLUS y sus accesorios. Si tu proyecto incluye recorridos exteriores o enterrados, envíanos el plano y las condiciones de instalación para estudiar la configuración adecuada.
